ロープ車 シーブ

sieve

ロープ車・シーブ

ロープを巻き付ける車、ロープやワイヤーを通して方向を変えたり、力を伝えたりする車輪。

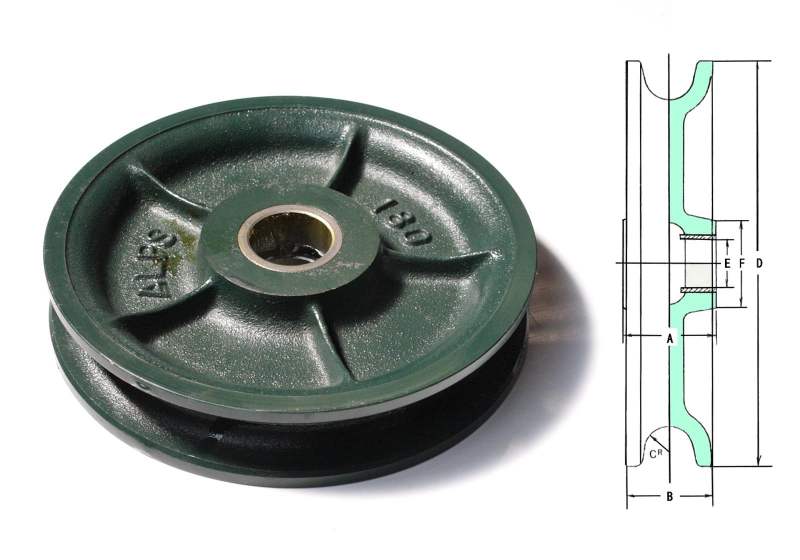

アルプスシーブ

スタンダードシーブ

アルプス滑車

  • 同寸法の砲金入シーブ、オイルレスシーブ仕様もございます。（ピン径40mm以上は、砲金ブッシュになります。）
  • ベアリング入り製品（シーブ・滑車）はベアリングの特性により、使用荷重が下がりますのでご注意ください。

車　径 最大ロープ径（㎜） ボス巾A（㎜） 外径巾B（㎜） 溝半径C R（㎜） 外径D（㎜） 穴　径　　E （㎜） F　（㎜）
1-2車 3車 4車 5車 6車 ボス径並 ボス径大
（㎜） （インチ）
75 3 10 21.0 19 5.0 75 13 13 ― ― ― 26 ―
100 4 12 24.5 23 6.0 100 16 16 ― ― ― 33 ―
130 5 13 28.5 27 6.5 127 19 19 ― ― ― 42 ―
150 6 16 33.5 32 8.0 150 27 27 30 ― ― 56 61
180 7 19 38.0 36 9.5 177 30 30 37 40 ― 63 67
200 8 20 41.0 39 10.0 200 37 37 40 45 ― 73 84
250 10 22 47.0 43 11.0 250 40 45 50 55 55 88 112
300 12 25 50.0 46 13.0 300 45 50 55 60 60 90 126
350 14 28 54.0 50 15.0 350 50 55 60 65 65 114 137

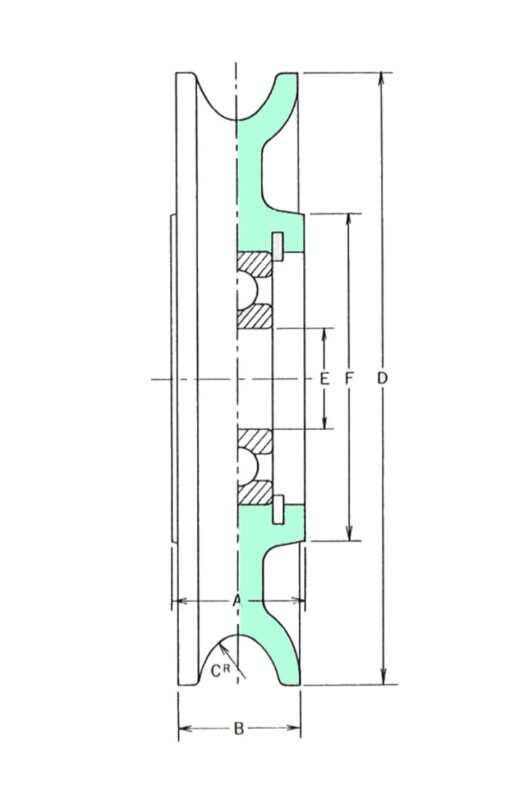

ベアリング入りシーブ

アルプス滑車

車　径 ボス巾A
(mm)		 外径巾B
(mm)		 溝半径CR
(mm)		 外径D
(mm)		 穴径E
(mm)		 ボス径F
(mm)		 ベアリング
NO
(mm) （インチ）
75 3 21 19 5 75 15 42 6202ZZ
X1
100 4 24 23 6 100 17 50 6203ZZ
X1
130 5 28 27 6.5 127 20 65 6204ZZ
X1
150 6 33 32 8 150 25 80 6305ZZ
X1
180 7 38 36 9.5 177 30 90 6306ZZ
X1
200 8 41 39 10 200 35 100 6307ZZ
X1
250 10 47 43 11 250 40 112 6208ZZ
X2
300 12 50 46 13 300 45 126 6209ZZ
X2
350 14 54 50 15 350 50 137 6210ZZ
X2

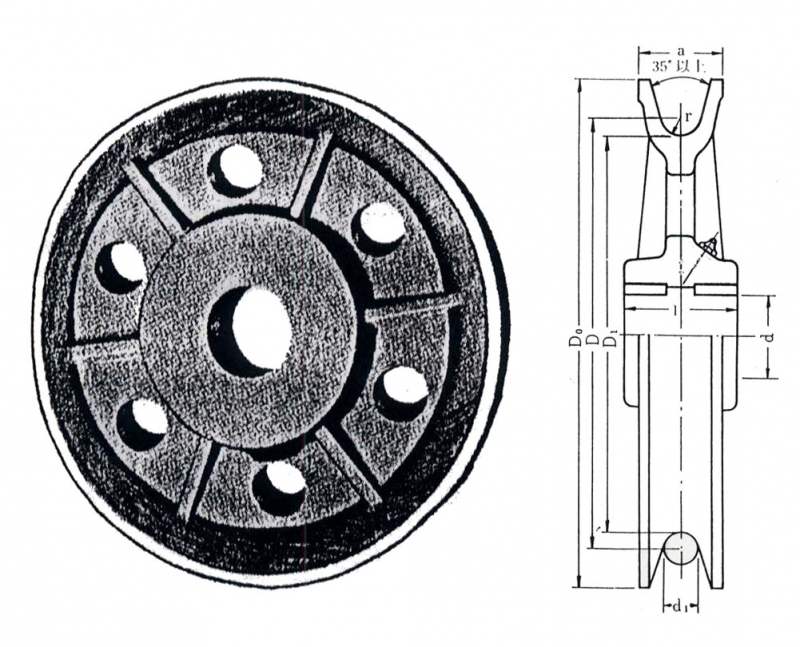

ロープ車 JIS

ロープ車 JIS

ロープ車

JIS20倍ロープ車とは、JIS規格（日本産業規格）で定められた安全係数20倍を適用したロープ車のことです。ロープ車は、ワイヤロープを案内したり、力を伝達するために使用される機械部品で、特にクレーンやエレベーターなどの動力伝達装置で重要な役割を果たします。JIS規格では、ロープ車の強度を確保するために、使用するワイヤロープの破断荷重に対して、一定の安全率を設けることを定めており、20倍はその安全率の一つです。

ロープ車 JIS20倍形

JIS B8807の20形に基づいています。

呼び 適用するロープ径 ロープ車のピッチ
円径D(2)		 外径
D0		 みぞ底径
D1		 幅（最大）
a		 みぞ底半径
r		 軸穴径
d		 ボスの長さ
I		 ボス径
d1 JIS G3525の
ワイヤロープの径
200 9をこえ10以下 10 200 226 190 31.5 6.3 45 50 100
50 50
56 40
224 10をこえ11.2以下 11.2 224.2 253 213 35.5 7.1 50 63 115
56 50
63 50
250 11.2をこえ12.5以下 12.5 250.5 278 238 35.5 7.1 56 63 115
63 63
71 50 125
280 12.5をこえ14以下 14 280 311 266 40 8 63 80 125
71 63 143
80 63
90 50
320 14をこえ16以下 16 320 354 304 45 9 71 80 135
80 80
90 63 160
100 63
360 16をこえ18以下 18 360 398 342 50 10 80 100 150
90 80 175
100 80
112 63
400 18をこえ20以下 20 400 443 380 56 11.2 90 100 160
100 100
112 80 190
125 80
450 20をこえ 22.4以下 22.4 450.4 499 428 63 12.5 100 125 180
112 100 215
125 100
140 80
500 22.4をこえ25以下 25 500 555 475 71 14 112 125 200
125 125
140 100 240
160 100
560 25をこえ28以下 28 560 622 532 80 16 125 160 15
140 125 265
160 125
180 100
630 28をこえ31.5以下 30 31.5 630.5 699 599 90 18 140 160 250
160 160
180 125 300
200 125
710 31.5をこえ35.5以下 33.5 35.5 710.5 787 675 100 20 160 200 280
180 160 330
200 160
200 160
800 35.5をこえ40以下 37.5 40 800 886 760 112 22.4 180 200 310
200 200
224 160 340
225 160

材質は、FC250、FCD450、SC450の三種類あります。

ロープ車 JIS25倍形

JIS B8807の20形に基づいています。

呼び 適用するロープ径 ロープ車のピッチ
円径D(2)		 外径
D0		 みぞ底径
D1		 幅（最大）
a		 みぞ底半径
r		 軸穴径
d		 ボスの長さ
I
d1 JIS G3525の
ワイヤロープの径
250 9をこえ10以下 10 250 276 240 31.5 6.3 45 50
50 50
56 40
280 10をこえ11.2以下 11.2 280.2 309 269 35.5 7.1 50 63
56 50
63 50
315 11.2をこえ12.5以下 12.5 315.5 343 303 35.5 7.1 56 63
63 63
71 50
355 12.5をこえ14以下 14 355 386 341 40 8 63 80
71 63
80 63
90 50
400 14をこえ16以下 16 400 434 384 45 9 71 80
80 80
90 63
100 63
450 16をこえ18以下 18 450 488 432 50 10 80 100
90 80
100 80
112 63
500 18をこえ20以下 20 500 543 480 56 11.2 90 100
100 100
112 80
125 80
560 20をこえ 22.4以下 22.4 560.4 609 538 63 12.5 100 125
112 100
125 100
140 80
630 22.4をこえ25以下 25 630 685 605 71 14 112 125
125 125
140 100
160 100
710 25をこえ28以下 28 710 772 682 80 16 125 160
140 125
160 125
180 100
800 28をこえ31.5以下 30 31.5 799.5 868 768 90 18 140 160
160 160
180 125
200 125
900 31.5をこえ35.5以下 33.5 35.5 899.5 976 864 100 20 160 200
180 160
200 160
200 160
1000 35.5をこえ40以下 37.5 40 1000 1086 960 112 22.4 180 200
200 200
224 160
225 160

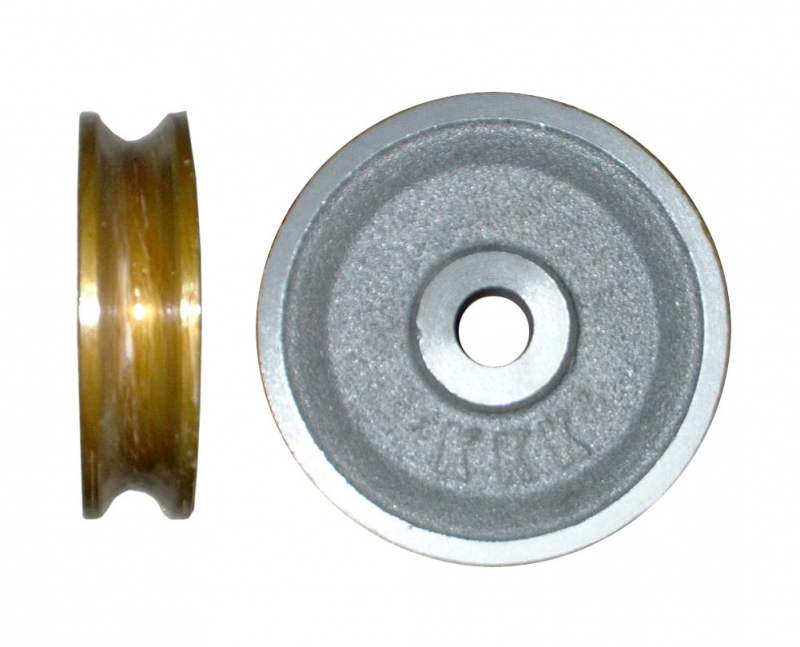

並シーブ

並シーブ

ロープ車

並シーブとは、ロープやワイヤーロープを案内したり、動力を伝達するために使用される滑車の一種です。

外径 リム幅 ボス厚 穴径 自重(kg)
75 21 21 13 0.5
100 26 26 16 1.0
125 28 28 19 1.5
150 35 35 25 2.4
175 42 42 28 4.2
200 45 45 32 5.4
250 50 50 35 11.9
アルプス滑車

アルプス滑車

alps

オール型打鍛造品です。

  • 主要部品が型打鍛造なので、品質が均一で安定した強度。安全性に優れています。全て規格材を使用。
  • 滑車のパーツの中で最も消耗の激しい『ピン』と『ブッシュ』には特殊鋼に浸炭焼入れが施されているので、長期間の使用でも消耗が少ない。
  • シーブには良質なグリースが大量に内蔵されていますので、長期間の使用にも耐えます。(給油回数が少なくて済みます。)
    ※ピン径Φ40以上は砲金ブッシュの為、給油はその都度必要です。
  • 安全のためフックには全て安全弁を取り付け。

※商品のサイズが現在φ200までとなります。

双和製作所強力型滑車

強力型滑車

双和製作所

双和製作所

双和製作所（そうわせいさくしょ）は、鉄滑車（かなぐるま）やスペーサーなどを製造・販売している会社です。特に鉄滑車類を専門に製造しており、型打ち鍛造も行っています。また、昭和60年からはステンレス製ブロックの製造も開始し、建築基礎部品の販売も手がけています。

ロープ車 シーブ

ロープ車 シーブ

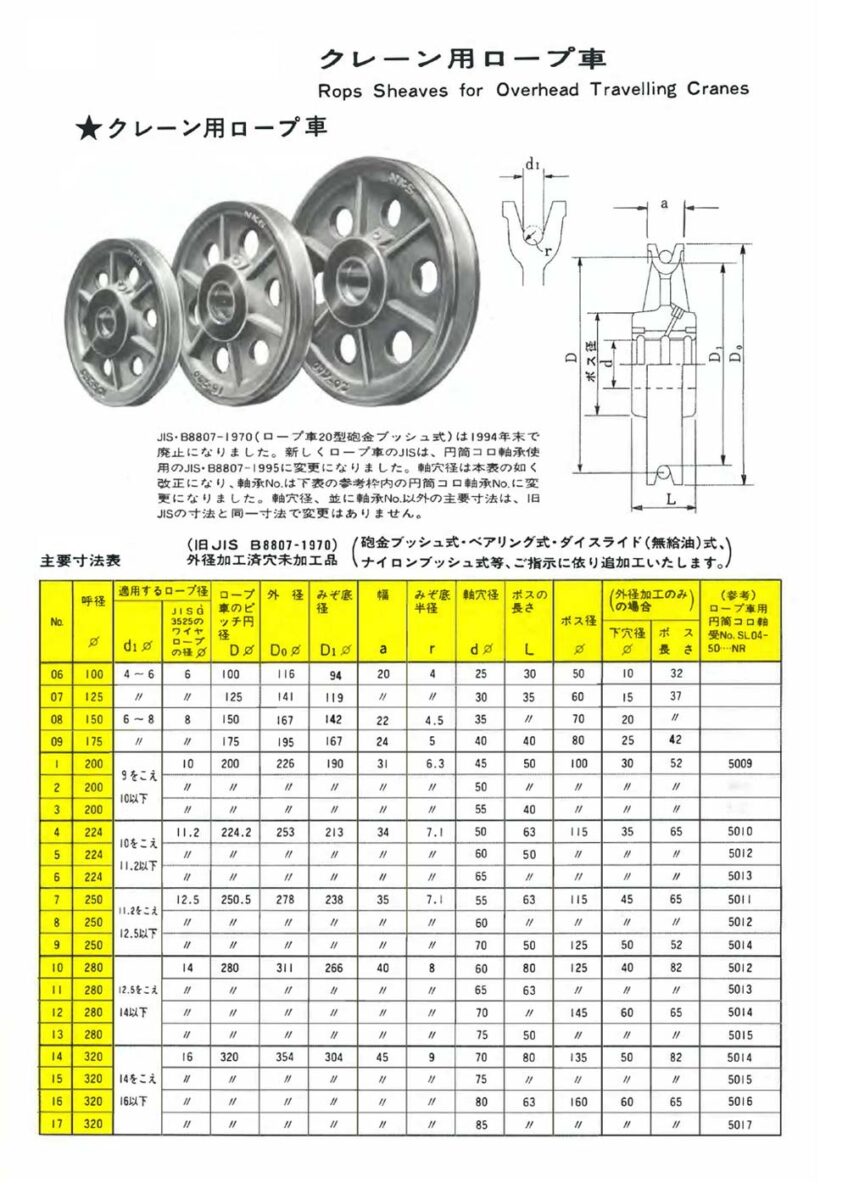

クレーン用ロープ車

クレーン用ロープ車

JIS・B8807-1970（ロープ車20型砲金ブッシュ式）は1994年末で廃止になりました。新しくロープ車のJISは、円筒コロ軸承使用のJIS・B8807-1995に変更になりました。軸穴径は改正になり、軸承Noは円筒コロ軸承No.に変更になりました。軸穴径、並に軸承No.以外の主要寸法は、旧JISの寸法と同一寸法で変更はありません。
